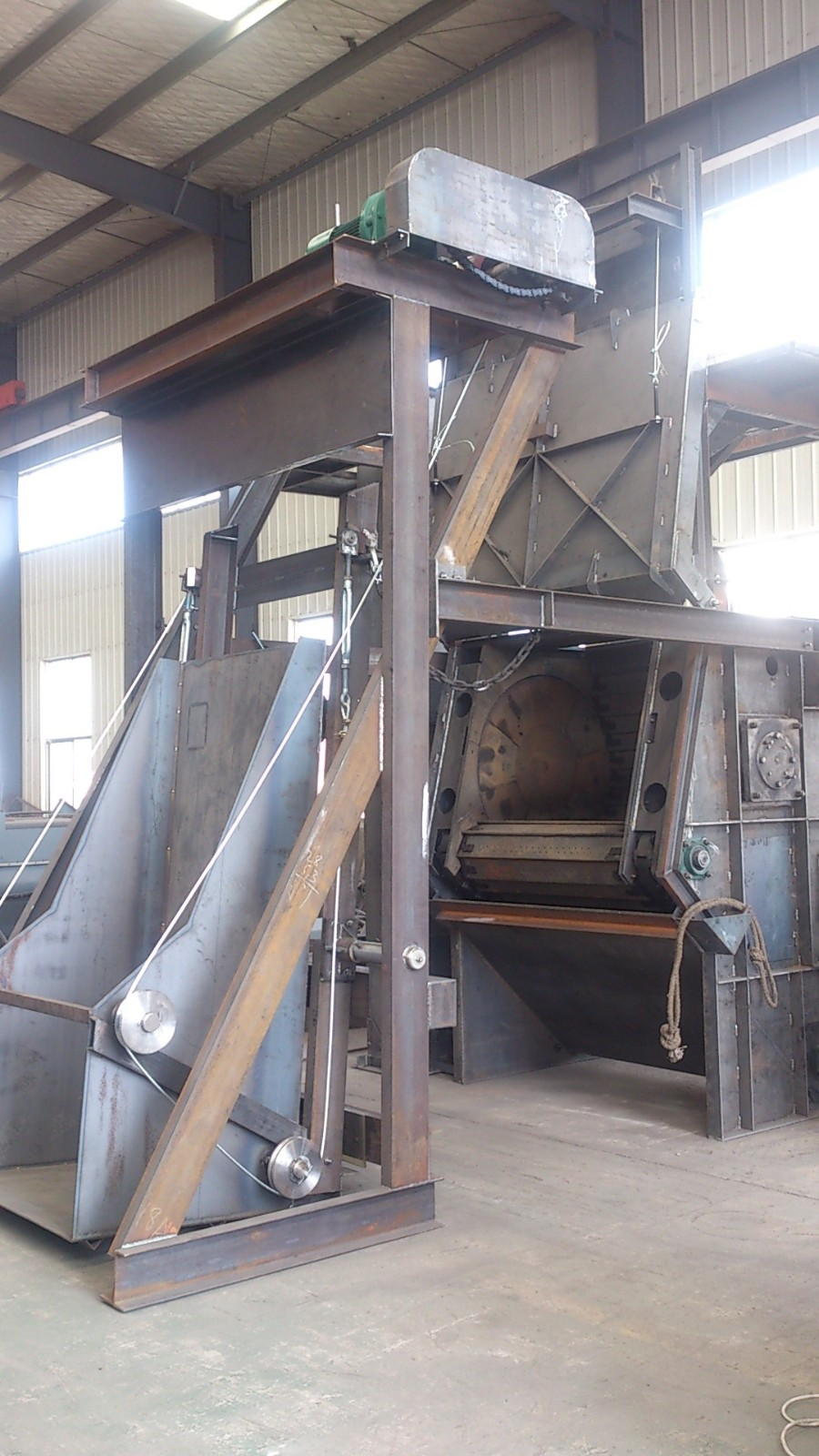

該履帶拋丸機是我公司經幾代改進后的常規產品,它適合于鑄鋼件，鍛件，鉚焊件，鑄鐵件等不怕碰撞工件的清理。 GN系列鋼履帶式拋丸清理機具有以下特點： ?抗扭、高剛性的機身殼體。 ?合理的鏈傳動系統和幾何運動原理，這確保堅固、重疊的履帶板始終保持平整連接。 ?高質量的鑄造鏈環，經過精密的加工和硬化處理。 ?經過硬化處理和磨削的鏈銷，在長時間負載運行后仍具有最小的公差間隙。 ?先進的人機環境，易于維護： (1)所有的軸承都被安裝在拋丸室外部。 (2)所有防護板的固定件均安裝有拋丸室外部，即易于拆換也保證固定件不受到拋丸流的損耗。 (3)料門的上、下位置都有限位開關進行限位控制，而且有安全限位開關監控。 (4)料門采用電動開關門，結構緊湊，由減速機卷揚鋼絲繩，使用方便，安全可靠。
一、 設備構成
本設備主要由拋丸清理室、門升降機、拋丸器總成、螺旋輸送機、提升機、分離器、供丸系統、維修平臺、除塵器、履帶傳動系統等組成。
1.1 拋丸清理室
室體由鋼板、型材焊接而成，內部可能受到彈丸拋打的部位，襯有ZGMn13耐磨護板采用自動激光切割加工外觀整潔更換方便。室體兩側及后壁設有檢修門，用來檢查、調整和更換履帶。
1.2 履帶傳動系統
整條履帶是由履帶板及左右鏈環栓接而成。履帶板是ZGMn13鑄造而成，左右鏈環材料為20CrMnMo。履帶由一臺蝸輪蝸桿減速器驅動，轉動非常平穩。
1. 3端盤
履帶兩端是用鋼板制成的端盤，盤內側裝有高鉻耐磨護板，安裝在室壁上的軸承座已經密封，并注滿了油脂以支承端盤，端盤可以做各種方向的調整。
1.4 門裝置
門靠裝在上方的雙級減速器帶動卷筒使門升降開關，運行平穩可靠。門內壁襯有可更換的耐磨護板，門下邊的滾輪沿著固定軌道平穩移動。門的周邊設有迷宮式密封裝置，以防止彈丸外溢，還可防止門與密封裝置之間因彈丸而引起堵塞，門內側上的擋板可防止工件在門與履帶之間堆積。
1.5 彈丸循環系統
彈丸循環系統包括底部料斗、螺旋輸送機、提升機、分離器、供丸閘門和拋丸器。彈丸靠自重從分離器下方的貯丸斗中流出，定量地通過供丸閘門進入拋丸器，從高速回轉的拋丸器中拋出用于清理工件。拋出的彈丸經履帶板、底部料斗、螺旋輸送機、提升機，進入到分離器，經分離器分選后，合格彈丸進入貯丸斗，供拋丸器循環使用。分離出的較大顆粒從廢料管中流出，細小粉塵進入除塵系統凈化。應定期地清理掉底部料斗篩板和分離器篩板上的雜物。
