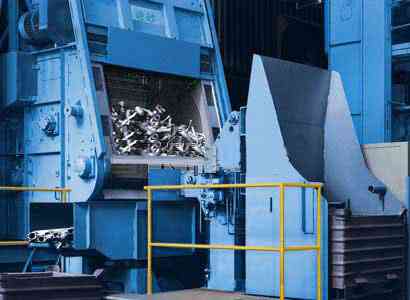

鋼履帶拋丸機又稱履帶式拋丸清理機是青島泓旭聯合裝備有限公司綜合國外技術研究設計的新產品，采用新型、高效單圓盤拋丸器、韌性鋼帶圍成的假設性滾筒使被清理的工件翻滾均勻且減少碰撞，清理效果好，工作完畢可自動卸料，本機廣泛用于中小型鑄、鍛件、沖壓件、有色金屬鑄件、齒輪及彈簧的潔砂除銹、去氧化皮和表面強化，整機配有除塵器，達到國家環保排放標準。噪音低、占地少、性能穩定、安全可靠，是國內優良而理想的清理設備。鋼履帶拋丸機的工作原理、鋼履帶拋丸機的工作原理是在清理倉內加入規定數量的工件后，大門關閉，機器啟動，工件被滾筒帶動，開始翻轉，同時拋丸器高速拋出的彈丸形成扇形束，均勻地打擊在工件表面上，從而達到清理的目的。拋出的彈丸及砂粒從履帶上的小孔，流入底部的螺旋輸送器上，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離。含塵氣體由風機吸送到除塵器中過濾后，變?yōu)榍鍧嵖諝?，排入大氣中，灰塵經空氣反吹落入除塵器底部的集塵箱中，用戶可定期清除。廢砂由廢料管流出，用戶可回用。丸砂混合物由回用管回收進入室體，待分離器分離后再回用.拋丸器的布置經過計算機三維動態模擬，所有布置的角度、位置均由計算機設計確定。在照顧所有需清理工件的基礎上，盡量減少彈丸的空拋，從而大限度地提高了彈丸的利用率，減少了對清理室內防護板的磨損。編輯本段履帶拋丸機的特點??1．鋼履帶拋丸機采用了懸臂離心式拋丸器，拋射角度大、效率高、無死角，具有使用壽命長和結構簡單等特點。 2．鋼履帶式拋丸機采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片有積極的作用。 ??3．鋼履帶拋丸機采用DMC型脈沖反吹袋式除塵器，粉塵排放濃度低于國家規定的標準，大大地改善了操作者的勞動環境。 ?
泓旭聯合鋼履帶式拋丸機是一種標準系列的清理設備。用于清除鑄、鍛件、沖壓件等易翻滾跌落的工件和不易撞碎的非脆性零件及型芯不深的鑄件表面上的粘砂、銹層與氧化皮、毛刺。
特點：
抗扭、高剛性的機身殼體。
合理的鏈傳動系統和幾何運動原理，這確保堅固、重疊的履帶板始終保持平整連接。
高質量的鑄造鏈環，經過精密的機加工和局部滲碳處理。
經過硬化處理和磨削的鏈銷，在長時間負載運行后仍具有小的公差間隙。
先進的人機環境，易于維護：
所有的軸承都被安裝在拋丸室外部。
所有防護板均采用積木式安裝方式，即易于拆換也保證了殼體不受到丸流的磨耗。
料門的上、下位置都有限位開關進行限位控制，而且有安全限位開關監控。
料門采用電動開關門，結構緊湊，由減速機卷揚鋼絲繩帶動升降，使用方便，安全可靠。
|
型號 |
15GNX |
25GNX |
|
有效工作容積(m3) |
0.43 |
0.79 |
|
尺寸(直徑×長)(mm) |
Ф1092×1245 |
Ф1245×1650 |
|
每桶大裝載量 |
1362 |
3000 |
|
大單件重量 |
227 |
360 |
|
拋丸量(kg/min) |
480 |
2*340 |
|
功率消耗 |
49.3 |
78.3 |
|
生產率（t/h) |
5-6 |
10-12 |
泓旭聯合鋼履帶拋丸機已經成為本公司的常規通用產品
